SPZ 中頻感應加熱設備介紹

   中頻SPZ系列產品頻率為200HZ～20KHZ，功率為15～600KW，由于頻率低，此類產品多用于加熱深度深或透熱的應用場合，如棒料熱鍛、2KG以上金屬材料熔煉、熱配合、模具整體回火、焊前預熱等。 我公司中頻電源適用頻率范圍廣：200HZ～20KHZ，在配套過程中，可按照客戶具體應用，綜合考慮透熱要求、加熱效率、工作噪音、電磁攪拌力等各種因素，設計合適的工作頻率范圍，取得最好的綜合加熱效果。



      我公司中頻設備采用傳統的并聯諧振電路，易于進行設備配套和感應圈設計，設備的實際輸出功率基本都可以調試至80%以上；并且可以直接置換可控硅式中頻電源和其它中頻電源。
SPZ系列中頻電源采用全固態IGBT變頻及功率調節，采用我公司獨創的第三代軟開關技術---軟開關諧振雙調控及頻率自動跟蹤技術，是高可靠性的保證；設備中設計了全方位的保護功能如過流保護、欠水保護、過熱保護、過壓保護、短路保護、缺相保護等，大于增加設備的可靠性又方便設備的維護工作；設備有多種顯示功能如頻率顯示、電流顯示、電壓顯示、功率顯示，使設備工作狀況直觀化，對于設計感應圈和電容調節更具指導作用；



 1.中頻電源的優點

   SPZ系列中頻設備體小量輕，對比常規的可控硅式中頻電源，可為客戶節省10倍的生產空間；設備全部為100%全負載、24小時連續工作能力；設備高效節能，全功率范圍內，都有極高的功率因數和電源效率。



2.中頻電源的型號及含義
      SPZ-○○ X

其中： SPZ表示雙平中頻系列

          ○○   表示額定輸入功率

           X    表示附加功能，  A為帶計時功能， B為帶中頻變壓器



 3.主要型號

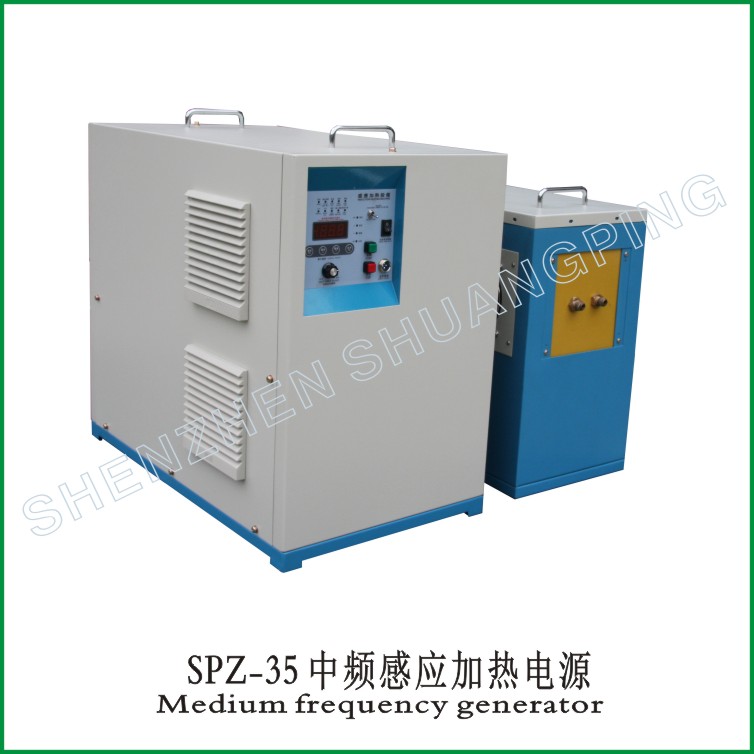

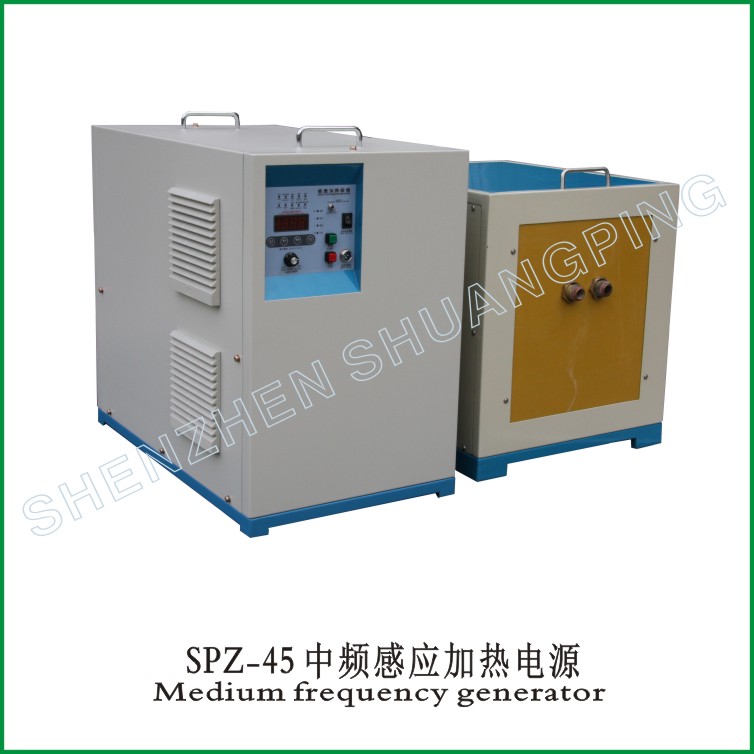

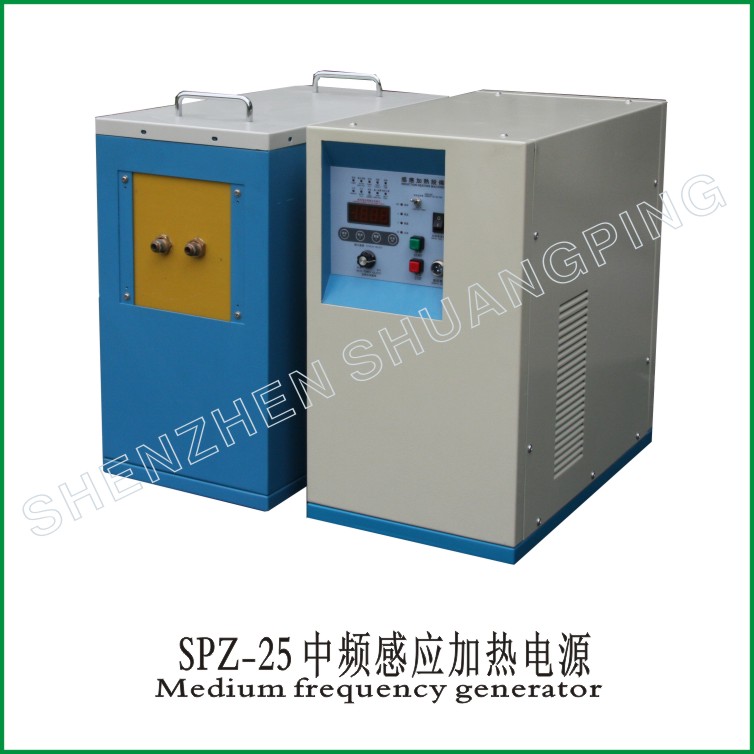

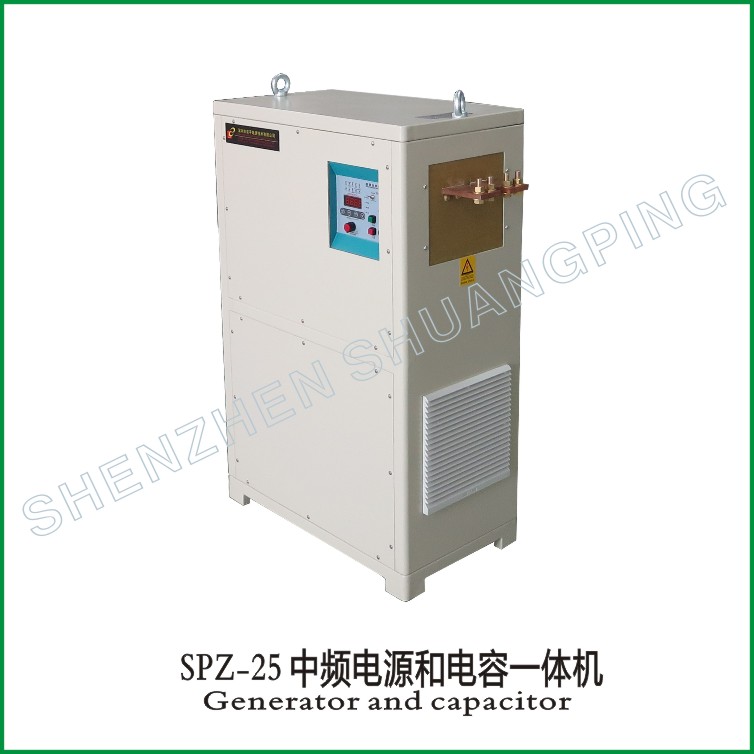

SPZ-15、SPZ-25、SPZ-35、SPZ-45、SPZ-70、SPZ-90、SPZ-110、SPZ-160、SPZ-240、SPZ-300 和 SPZ-600

雙平SPZ中頻系列電源全部采用并聯諧振電路，根據應用場合不同，可選擇直接輸出或用中頻變壓器輸出，基本結構及組成有以下兩種：

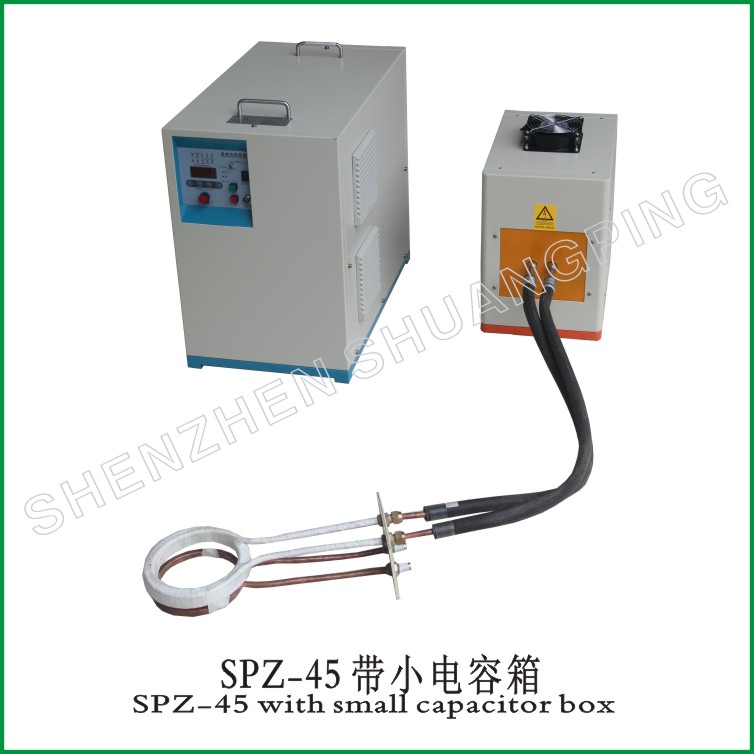

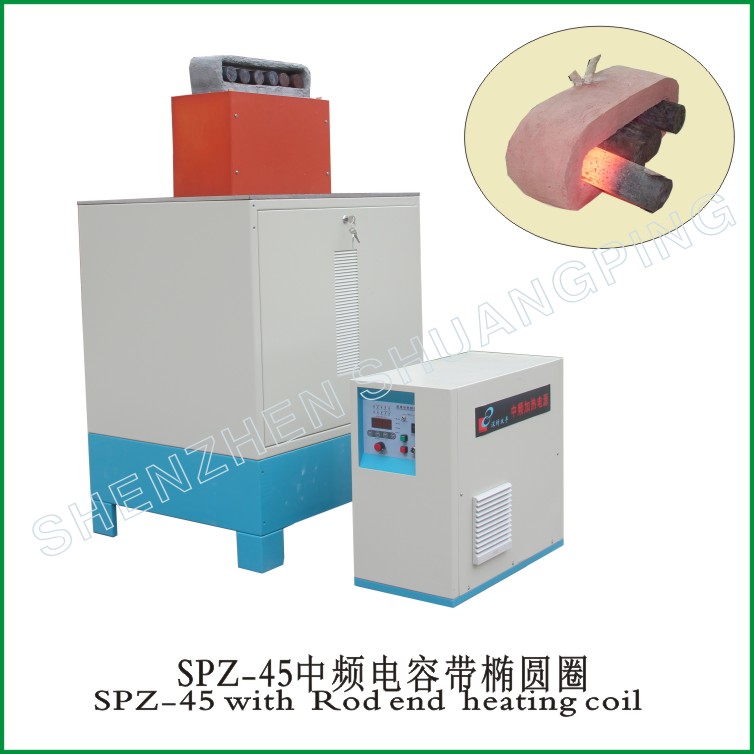

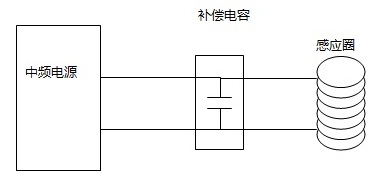

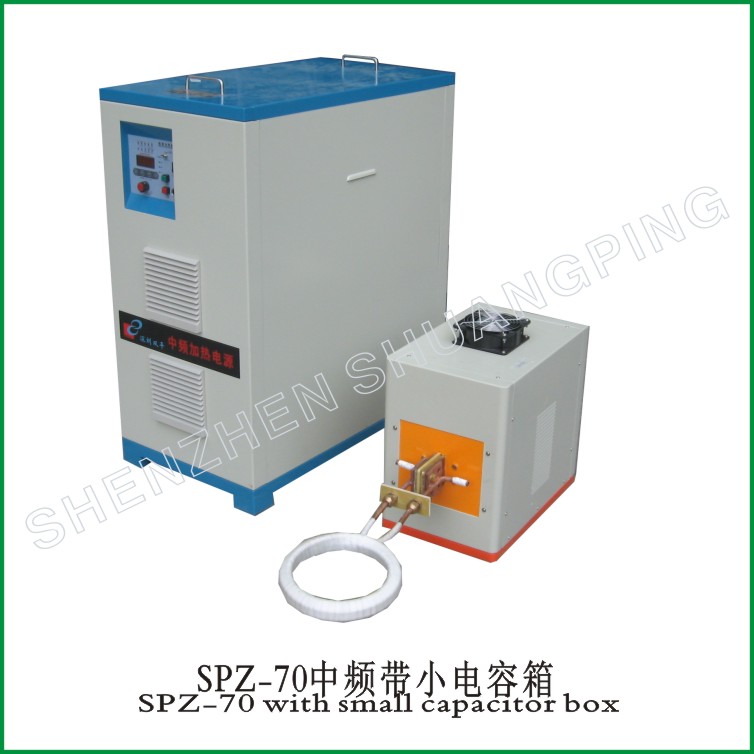

（1）組成結構一：中頻電源 + 電容 + 中頻感應圈

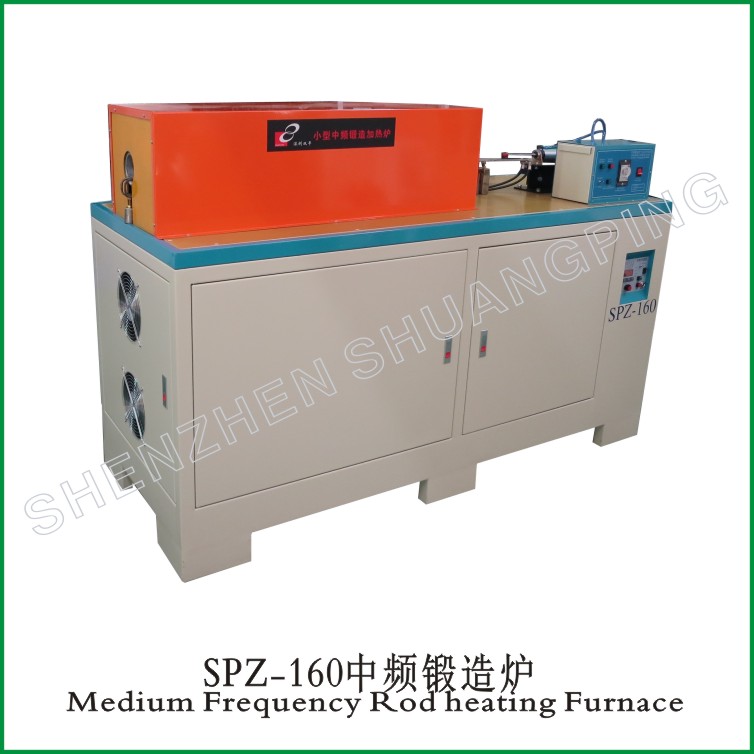

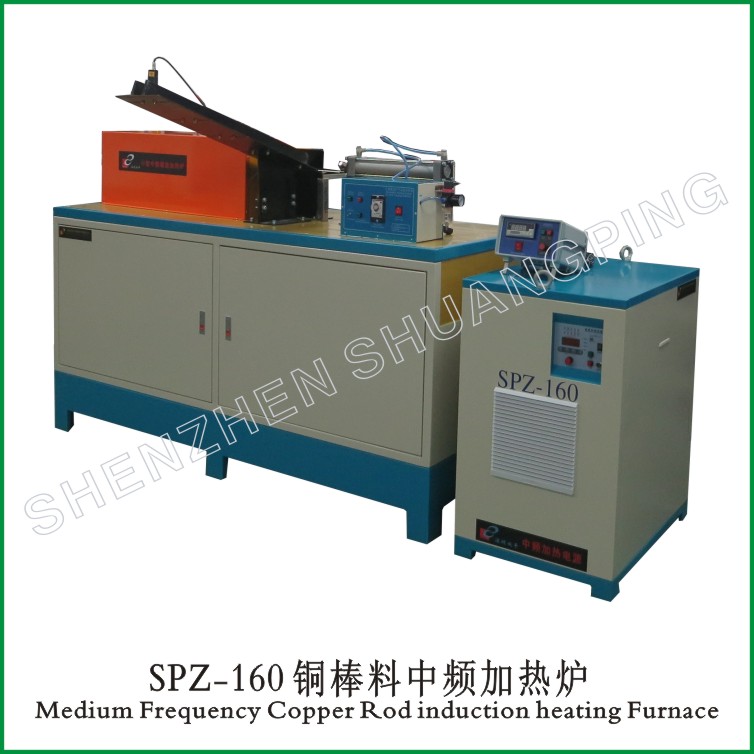

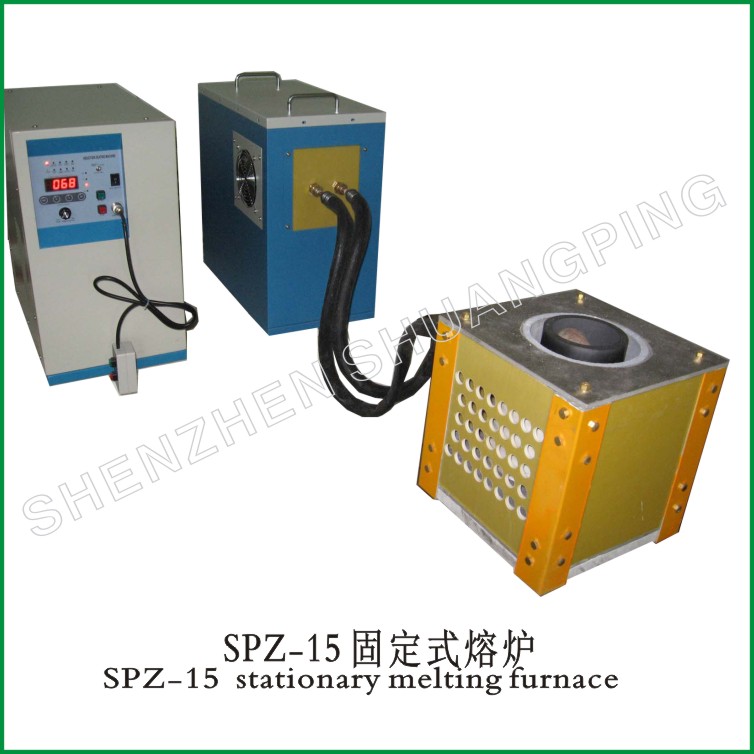

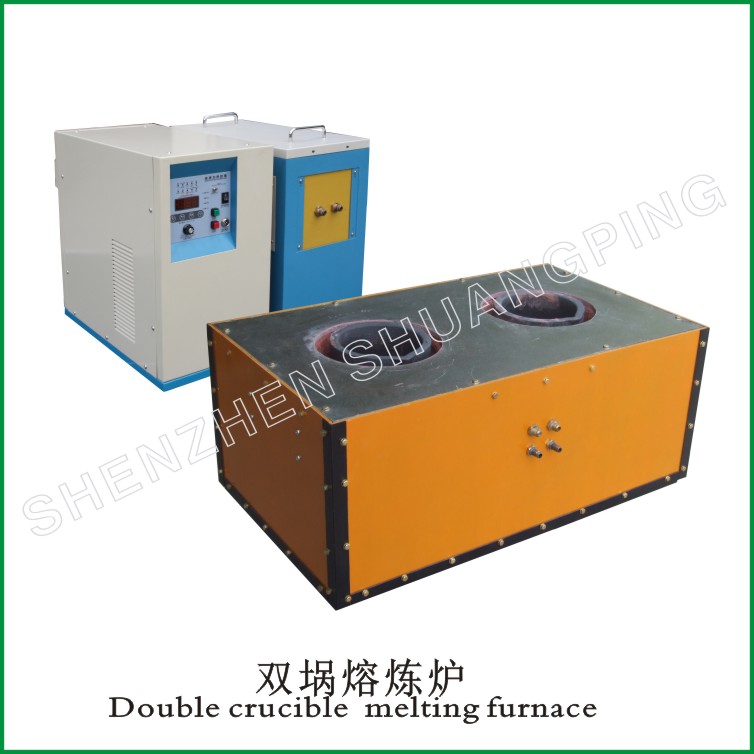

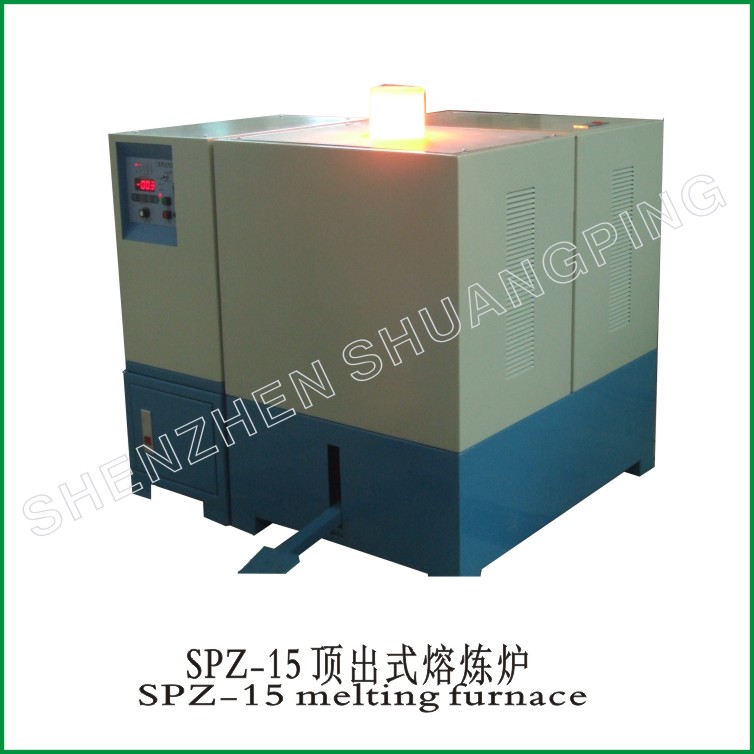

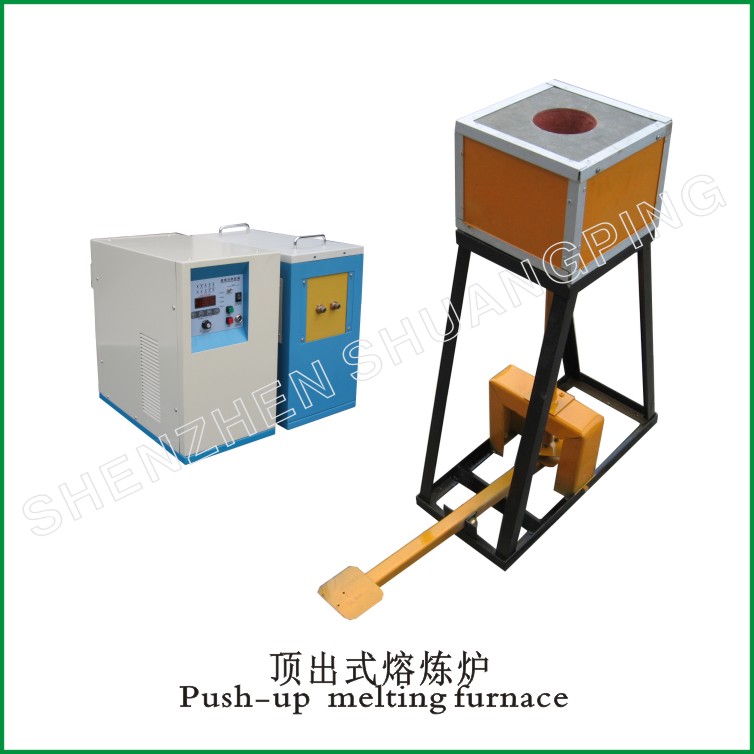

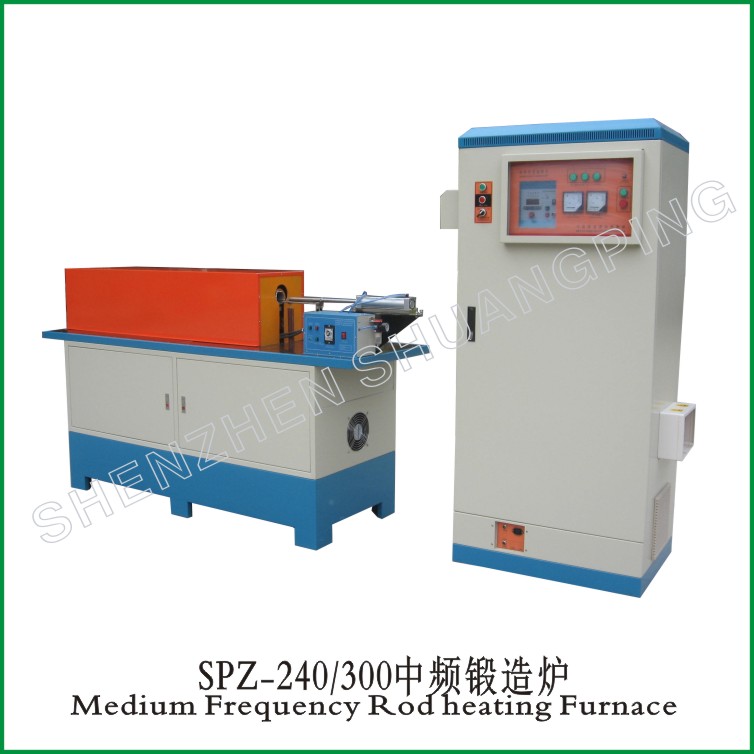

這種結構最為常用，如中頻鍛造爐、中頻熔煉爐等都采用這種結構，設備簡單，損耗低，工作效率高，且制造成本低。
這種結構時，感應圈比較長，通常要用3米—10米長的銅管繞制。
由于中頻電源直接輸出，所以感應圈上電壓最高為550V，且不與主電隔離，所以感應圈必須良好絕緣，不能直接暴露在外；

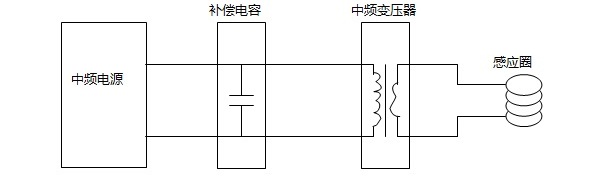

（2）組成結構二：中頻電源 + 電容 + 中頻變壓器 + 感應圈
這種結構也比較常用，如真空熔煉爐、中頻淬火等。在這種結構中，通過改變中頻變壓器的變比，可以得到不同的輸出電壓和感應圈電流，以適應不同的使用要求；
這種結構中，感應圈與主電隔離，所以感應圈安全性好，絕緣要求低，甚至銅管可直接暴露在外，感應圈制作簡單容易。
這種結構中，由于增加了中頻變壓器的制造成本，所以設備成本較高，而且中頻變壓器體積較大，也增加了一定的能量損耗。 頻率越低，中頻變壓器越大，成本越高，損耗也越大。

或者：
