主要規格及參數：

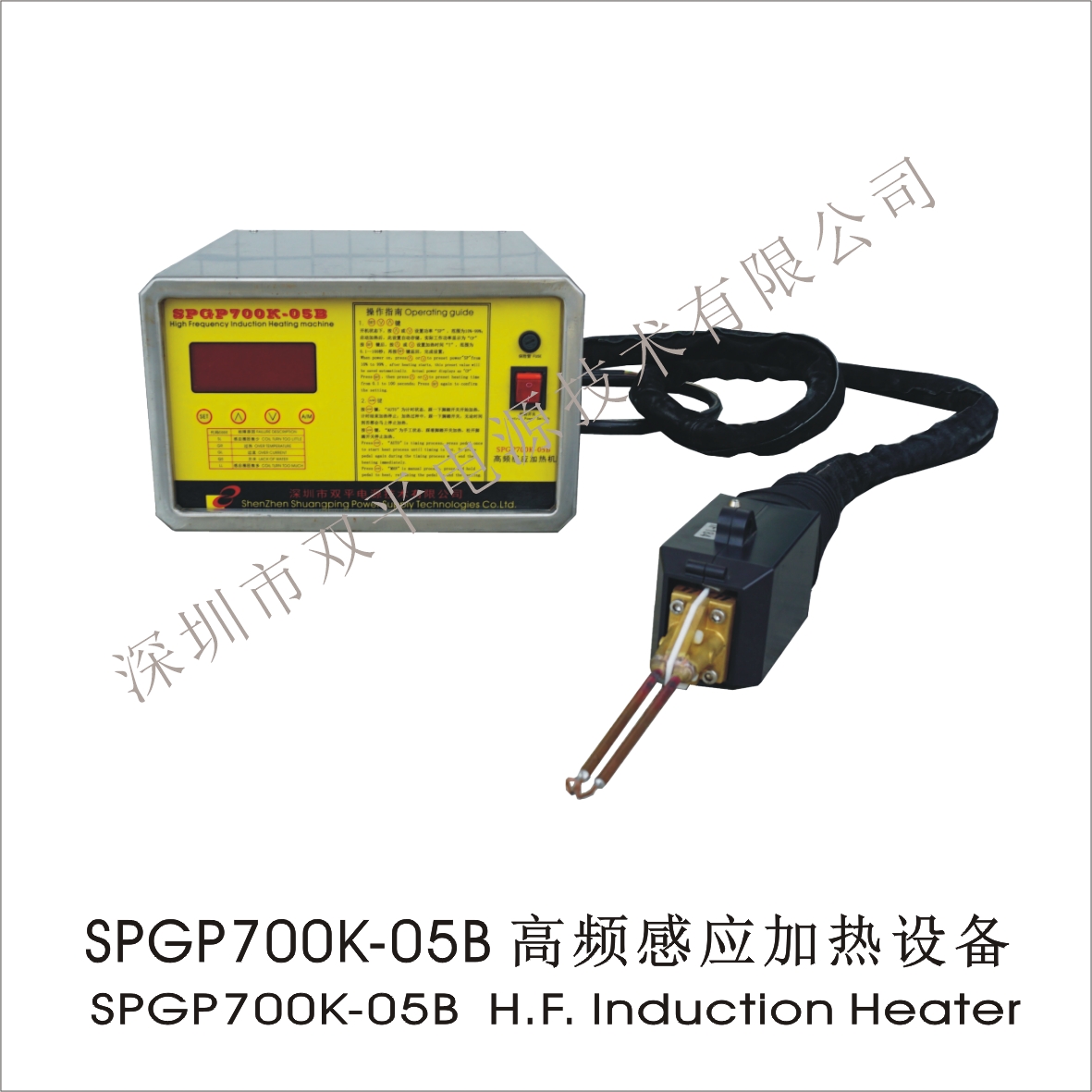

設備照片：

產品主要優點：

(1) 小分機頭：內部只有諧振電容，體積小，重量輕，非常適合機械手夾持的自動化加熱用途；

(2) 分機頭電纜2-5米長，甚至更長，是機械手的良配；

(3) 加熱效率高：輸出采用并聯諧振電路，能量損耗最低化。無論是高頻變壓器的損耗和電纜和變壓器的無效電感損耗都降到了最低；
(4) 采用串并聯諧振電路 + 脈沖調功率， 在很多用途中，易于控制溫度，加熱過程重復性更高；

工作原理及結構特點

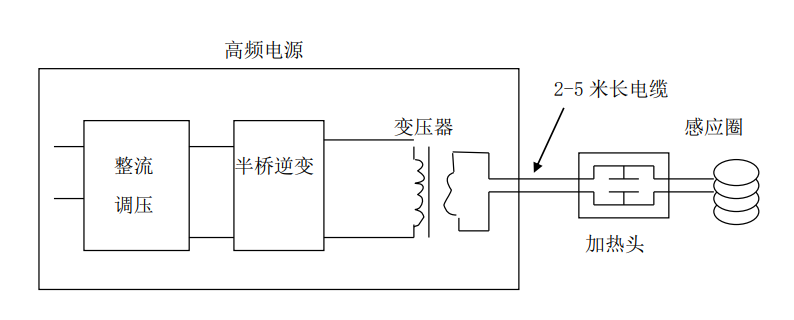

SPGP700K-05B設備采用串并聯諧振電路，諧振后通過高頻變壓器輸出高頻電源到加熱頭，然后再將適合加熱的高頻電源輸出到感應圈；。諧振結構如圖：

       此系列設備采用MOSFET功率器件，全部為單相220V供電，采用我公司第三代變流控制技術---雙調控變流控制技術。在這種技術中，功率和變頻獨立調控，采用MOSFET開關器件和非晶態電感構成高頻斬波電路調節功率，采用MOSFET串聯諧振及頻率自動跟蹤技術獲得精確的軟開關控制逆變過程。
       雙調控回路將穩定產生一個5KW的最大功率；
       設備實際輸出功率的調節由脈沖回路完成。在此設備內，由單片機控制輸出一個40HZ的脈沖高頻電源，通過調節脈沖寬度來調節實際輸出功率的大小；
