我們并沒有標準的庫存設備，在雙平的庫存中，只有中頻電源部分，而電容、中頻變壓器都是按照客戶的加熱工件和加熱要求來設計的。

     所以，訂購或咨詢的客戶，需要提供以下信息：

（1）加熱工件的材料和大??；

（2）加熱的用途和加熱溫度，以及加熱時間要求； 是透熱還是表面加熱？ 如果是表面加熱，那加熱的深度是多少？ 等等

（3）感應圈的方式和尺寸有無限制？ 比如是從內部加熱還是外部加熱？ 感應圈封閉還是開口式的？  感應圈周圍100MM內，有無易感應的金屬材料？等等。

（4） 頻率有無特定要求？

（5） 加熱的氣氛： 大氣中還是真空爐內？ 有無保護氣體？

（6） 其它同設備方案有關的細節。

從設備的電路組成上， SPZ-B設備基本組成包括中頻電源、補償電容、中頻變壓器和感應圈。

從設備的外觀構造上， SPZ-B類設備分為以下幾種：

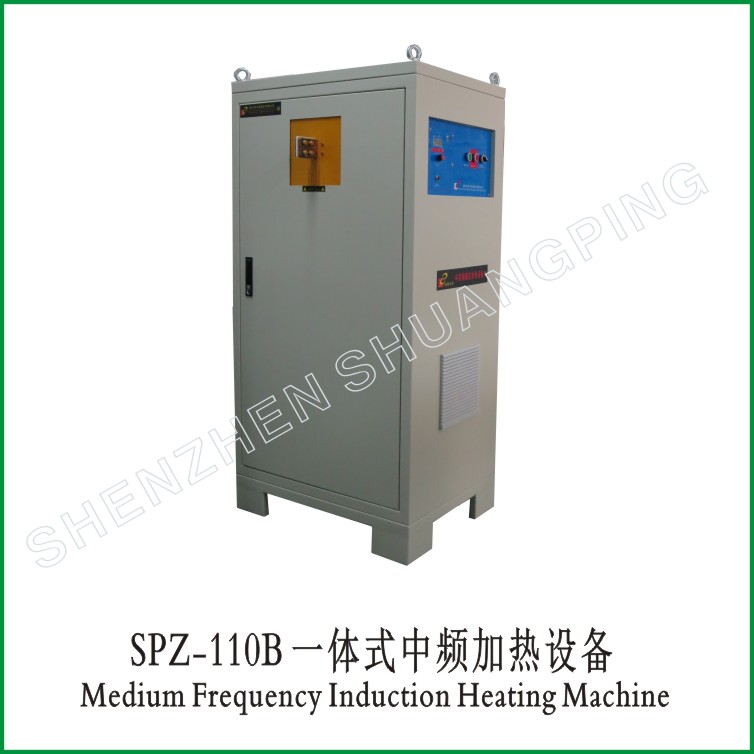

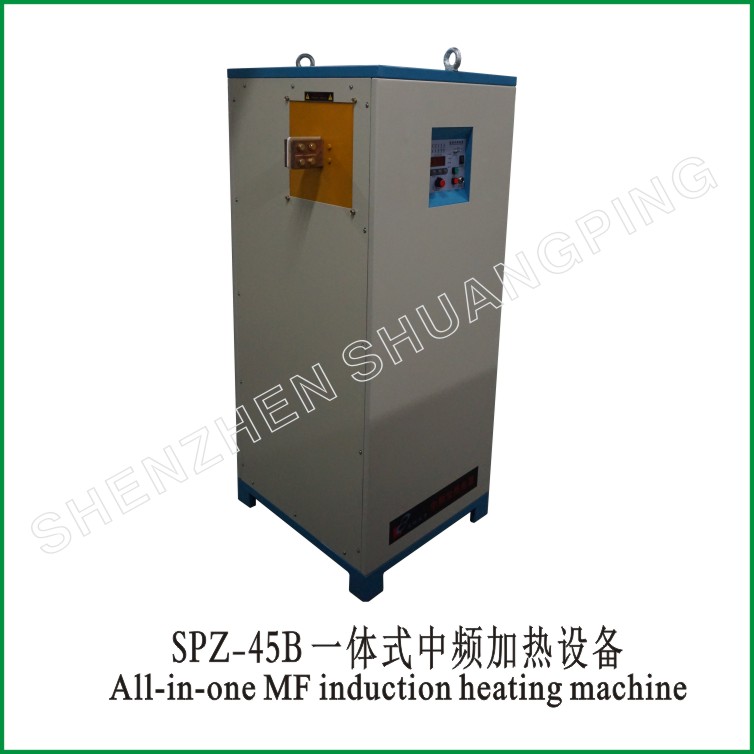

1、 SPZ-B 一體機：

（1） SPZ-B一體機：電源 + 中頻變壓器 + 油浸電容

（2） SPZ-B-II一體機： 電源 + 中頻變壓器 + 薄膜小電容

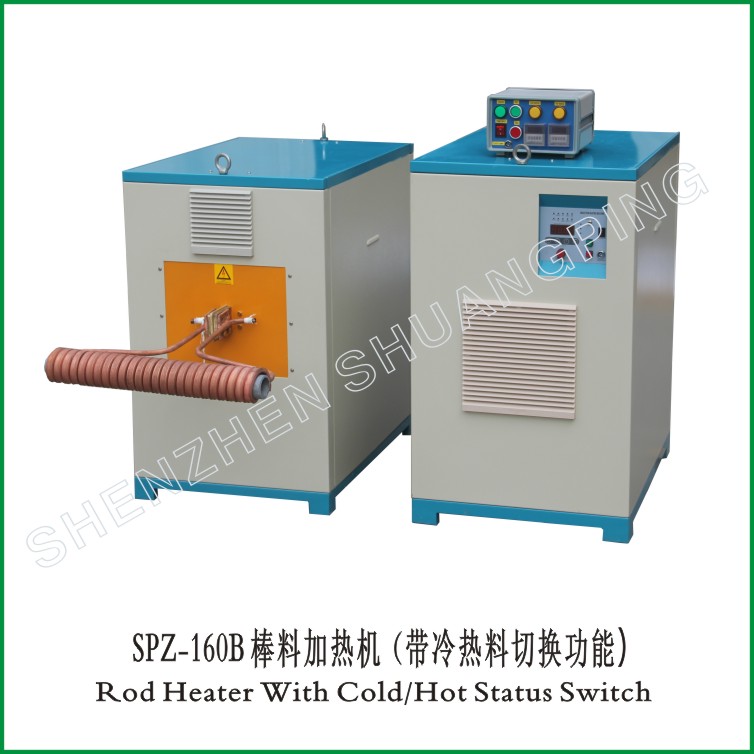

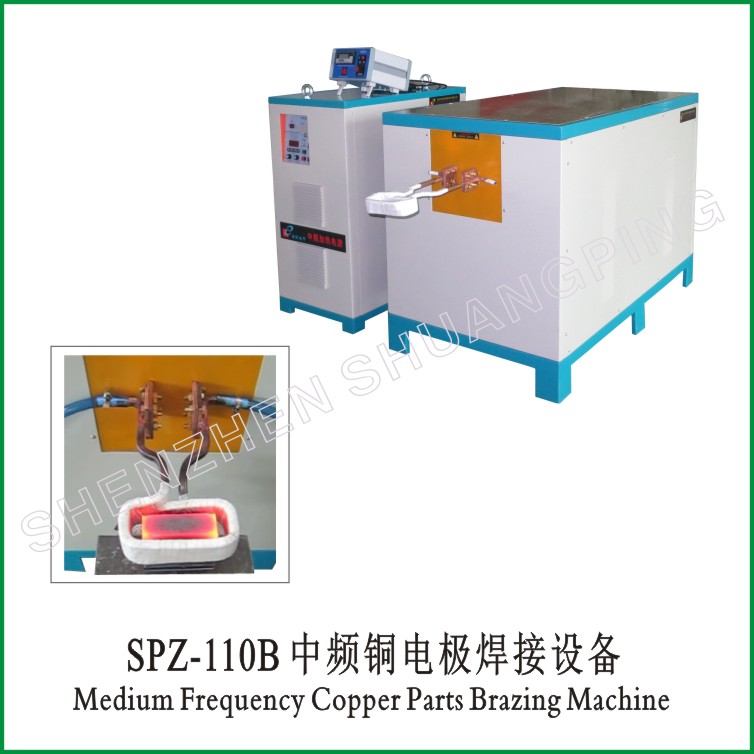

2、 SPZ-B 分體機：

（1） SPZ-B分體機： 主機（中頻電源） + 分機（變壓器+油浸電容）

（2） SPZ-B-II分體機：主機（中頻電源）+ 分機（變壓器+薄膜小電容）

（3） SPZ-B2分體機：主機（中頻電源+變壓器）+ 分機（油浸電容）

（4） SPZ-B2-II分體機：主機（中頻電源+變壓器）+ 小分機（薄膜小電容）

本章節中介紹的設備包括（1）（2）（3）項；

SPZ-B 和 SPZ-B-II 類中頻帶變壓器設備

基本組成為：中頻電源 + （中頻變壓器 + 諧振電容） + 感應圈。

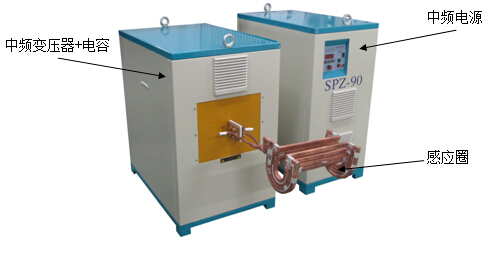

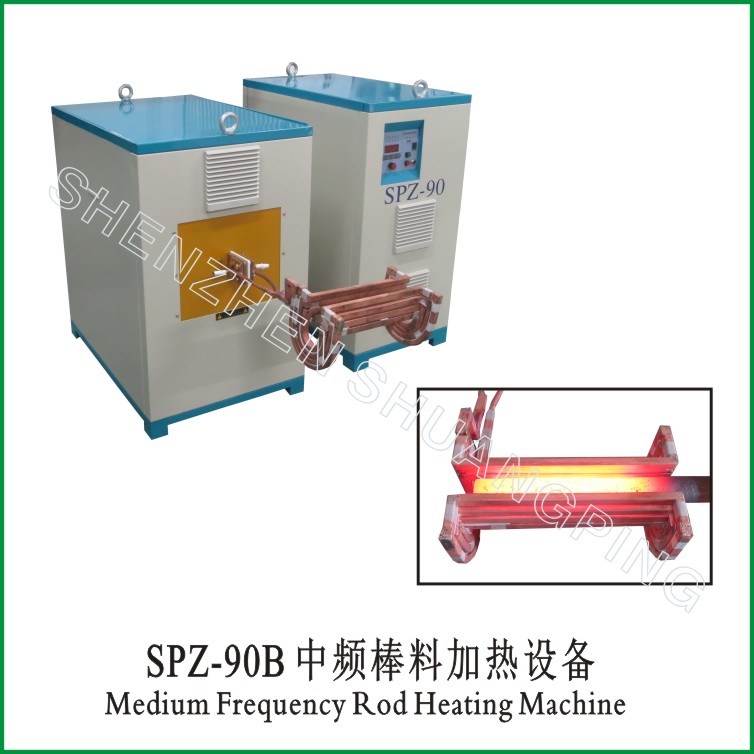

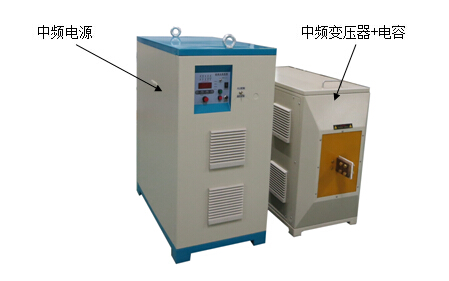

    其中主機為中頻電源，分機為中頻變壓器和諧振電容。 感應圈可以直接固定在分機上，也可以通過水冷電纜連接到分機上，如下圖：

    使用水冷電纜連接感應圈時，水冷電纜上流過同感應圈一樣的電流，一方面會有很大的能量損耗，另一方面，水冷電纜的電感也會影響到設備整體的工作狀態和匹配。 水冷電纜盡量不用或越短越好。

    這類SPZ-B設備的特點是分機比較大，但相對來講，制作和成本略低，電容可調，是我們常用的結構形式。

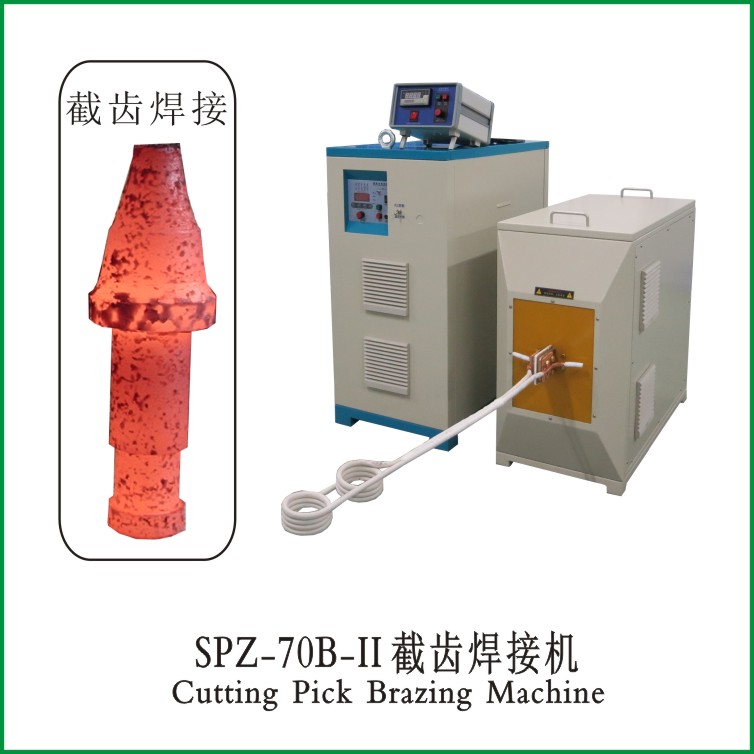

    SPZ-B-II采用薄膜電容，降低分機的重量和體積，但設備成本會略為增高。 下圖為SPZ-70B-II 用薄膜電容的設備照片，可以看出來，分機明顯減小了很多。

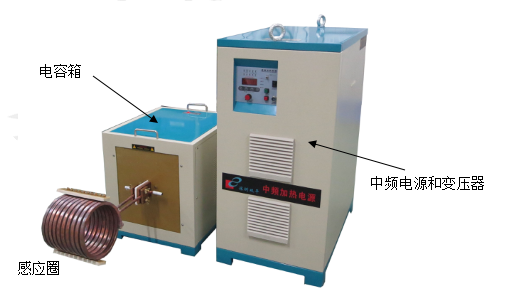

2、 SPZ-B2類中頻帶變壓器設備

基本組成： 主機（中頻電源+ 中頻變壓器） + 分機（電容）

SPZ-B2類設備，分機里只有電容，所以分機相對較小。

SPZ-B2-II采用小薄膜電容，分機就可以做得非常小，方便在成套設備中安排位置。 有了小分機，很多場合下，可以不用水冷電纜連接感應圈，從而大大減少水冷電纜造成的能量損耗。 這類設備將在另外的章節中詳細展示。 http://www.wfsqss.com/pro_plist_cid_96.html

   有一點非常重要：中頻電源的頻率范圍是1—20KHZ，中頻電源有很寬的頻率范圍，會自適應工作。但全套設備的工作頻率卻是有局限的，同中頻變壓器和電容的設計和選用有關，一般都會限定在一個較小的頻率范圍，否則會造成設備非常龐大，造價非常高。

我們會根據客戶的應用和要求，來設計中頻變壓器、電容和感應圈，一方面達到期望的頻率，另一方面達到較好的匹配，使功率能夠發揮出來。 按照我們出廠配套來使用設備是安全可靠的，但如果客戶重新更換感應圈和工件， 可能會帶來一些問題， 需要及時與廠家溝通，取得技術上的咨詢，以免損壞設備。一般來講，如果新設計的感應圈電感更大，會導致頻率降低， 中頻變壓器有可能會發生磁芯飽和而易出現過流等現象； 但如果采用了更小電感的感應圈時，會導致頻率升高，有可能超過原設備的設計頻率，會損壞設備內的電容。

一般情況下，頻率越低，設備的造價會越高， 分機的體積和重量也會增高。 我們公司常用的頻率范圍為8—20KHZ 和 5—20KHZ.  特殊情況，也有低于5KHZ的， 設備需要按照頻率要求來進行設計來定價。

帶變壓器的中頻感應加熱設備的優點和應用、工作原理、設備分類及特制要求，可以參考SPZ-B大類介紹： http://www.wfsqss.com/pro_clist_bid_93.html

主要規格	最大 輸入功率	輸出頻率	輸入電壓	輔助功能
SPZ-15B	15KW	8-20KHZ 或者 5-20KHZ 或者 2.5-20KHZ 訂設備時，需確定所需的頻率范圍要求。	三相380V 50或60HZ 可訂制 三相415V 三相440V 三相480V 三相220V等	1、增加自控功能，型號中帶“A”，如SPZ-45AB 2、做成一體機； 3、用薄膜電容，型號中增加后綴-II，如SPZ-45B-II 4、其它特制，見SPZ-B總體介紹的內容，或與我公司技術協商。
SPZ-25B	25KW
SPZ-35B	35KW
SPZ-45B	45KW
SPZ-70B	70KW
SPZ-90B	90KW
SPZ-110B	110KW
SPZ-160B	160KW
SPZ-200B	200KW
SPZ-240B	240KW
SPZ-300B	300KW
