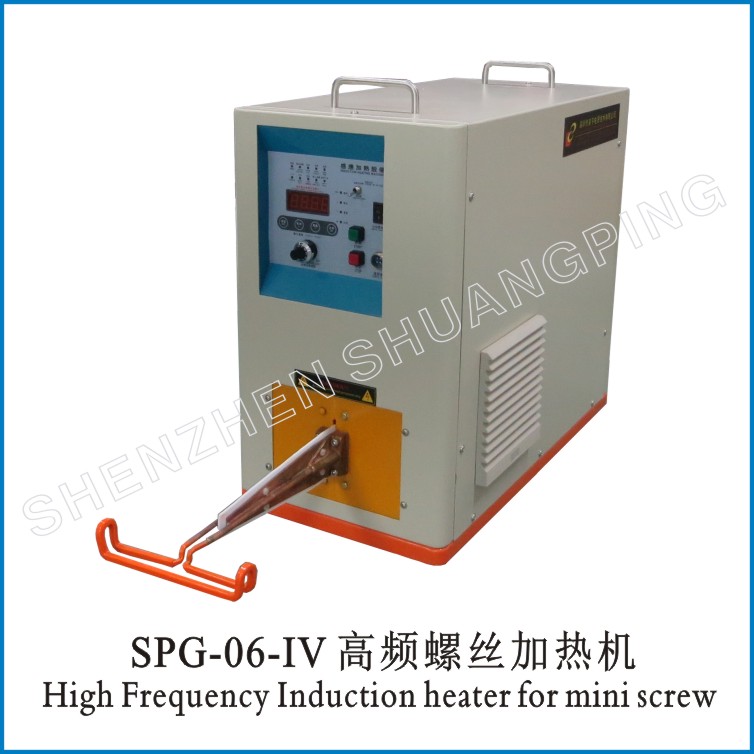

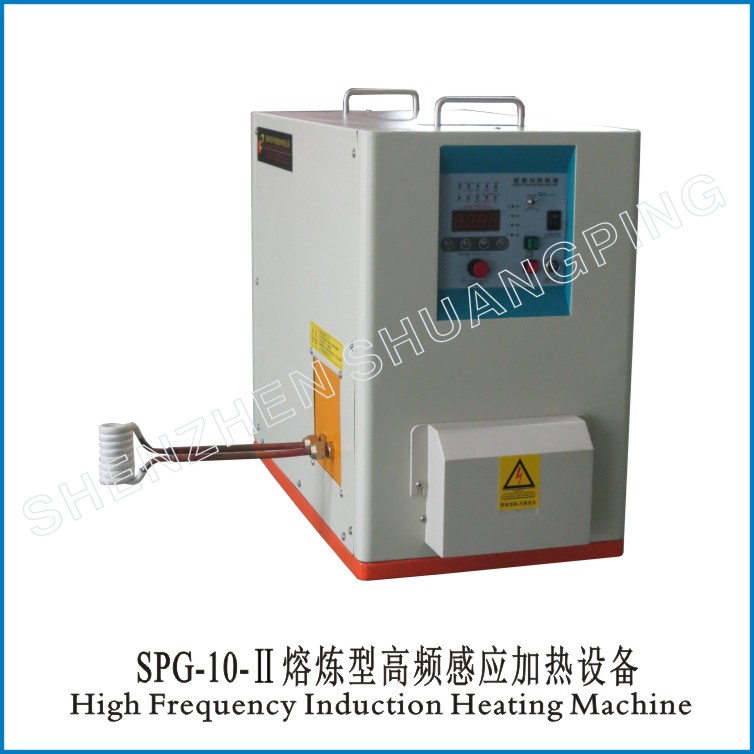

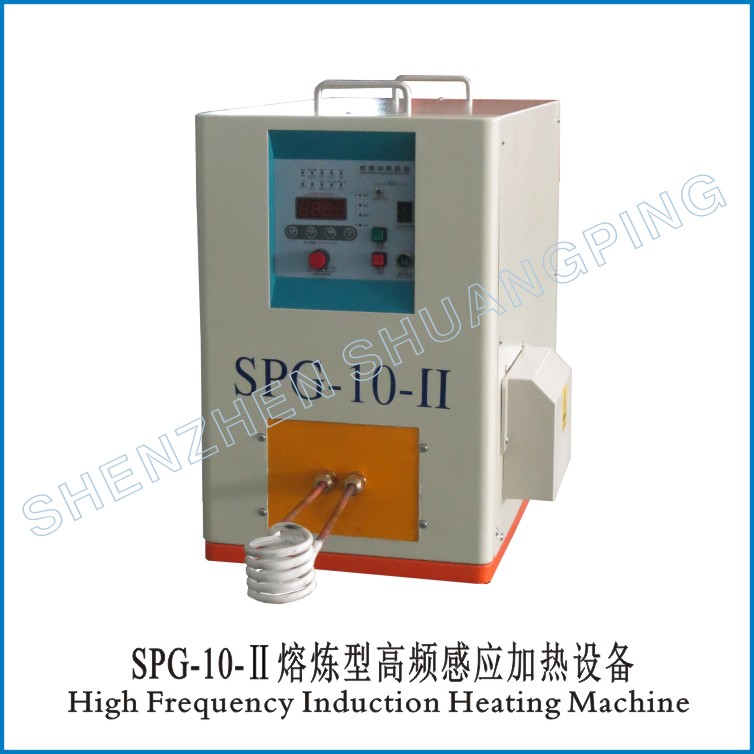

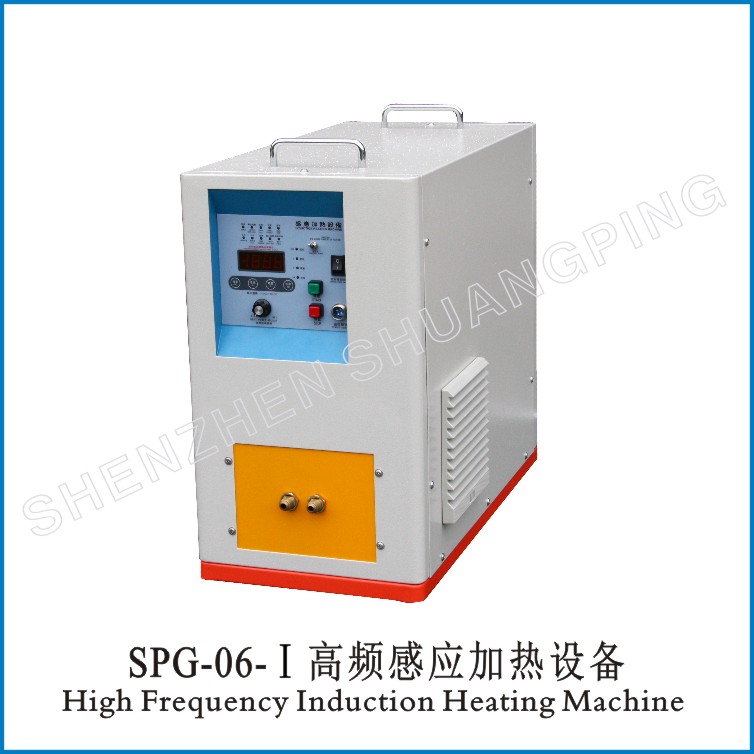

SPG-03、SPG-06和SPG-10系列設備結構采用我公司第三代逆變控制技術，采用MOSFET管作為功率器件，設備的輸出頻率高達1.1MHZ，適用于加熱一些細小零件，尤其在釬焊硬質合金焊齒行業有廣泛的應用。
這種產品適合于很多加熱用途，如：（1）硬質合金鋸齒焊接  （2）小軸和小零件的熱處理（3）氣門淬火 （4）直徑小于1mm的不銹鋼或合金鋼細絲退火或淬火  （5）磁懸浮熔煉等。

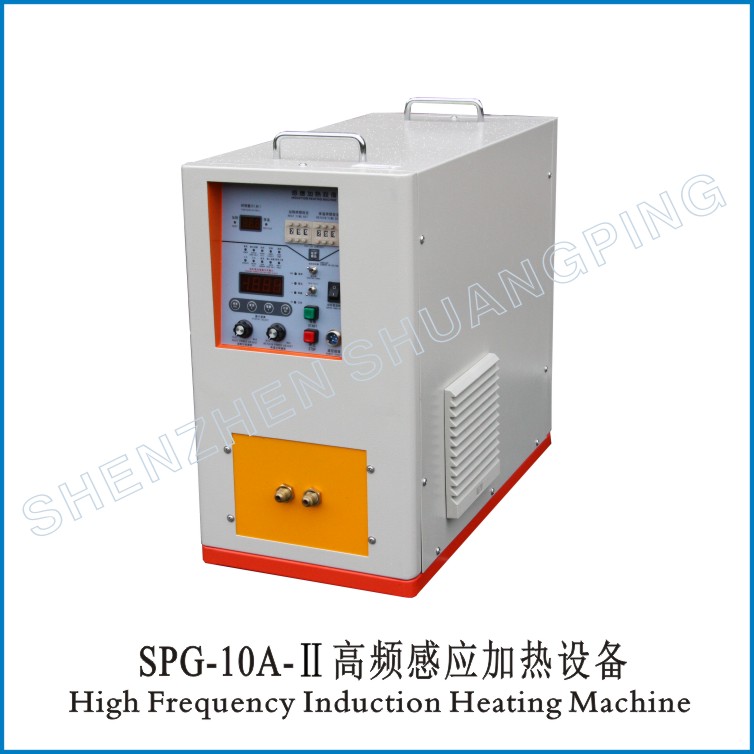

SPG-03A、SPG-06A和SPG10A-II帶計時功能的優點及應用：
  1、 加熱功率、加熱時間、保溫功率、保溫時間分別獨立可調，可在一定程度上有效地控制加熱曲線和加熱溫度；
  2、 應用于重復性高的工件加熱和快速加熱；
  3、 應用于釬焊中時，采用快速加熱和保溫功能相結合，既實現快速加熱，同時又可在釬料熔化時進行保溫，使焊料充分鋪展；

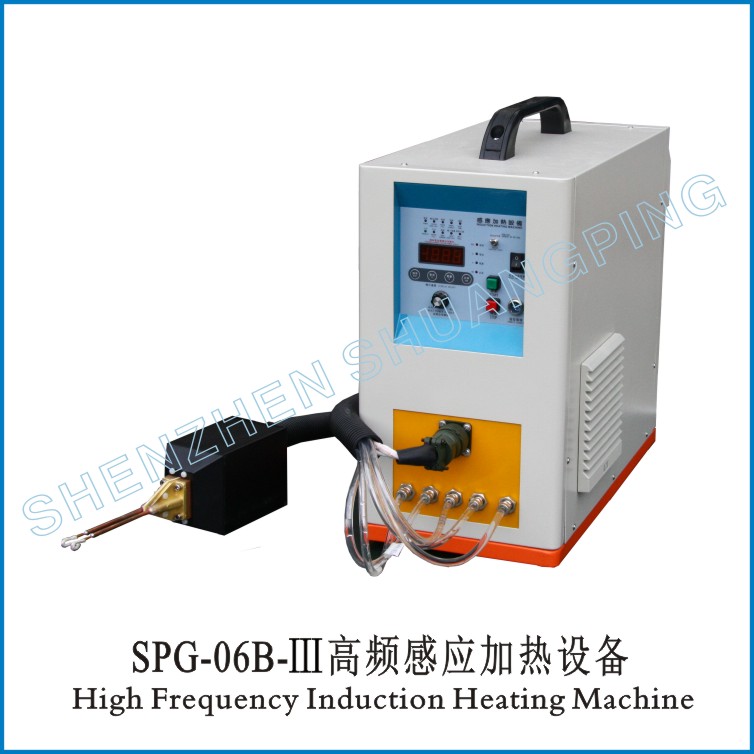

SPG-03B-Ⅲ和SPG-06B-Ⅲ 帶焊接頭的優點及應用:
  1、 焊接頭重3.5KG，尺寸為14×14×9.3cm，與主機連線長2米；
  2、 小焊接頭特別適用于焊齒機的全自動焊架；也特別適合于工件不動，焊接頭移動的工作場合。



工作原理及結構特點

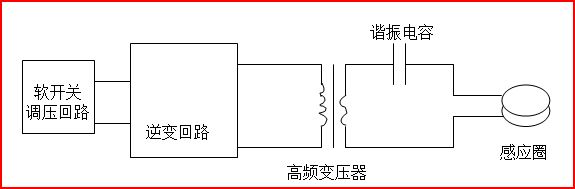

SPG-03、SPG-06和SPG-10系列設備采用串聯諧振電路，諧振后通過高頻變壓器輸出低電壓、大電流的高頻電源。諧振結構如圖：



    此系列設備采用MOSFET功率器件，全部為單相220V供電，采用我公司第三代變流控制技術---雙調控變流控制技術。在這種技術中，功率和變頻獨立調控，采用MOSFET開關器件和非晶態電感構成高頻斬波電路調節功率，采用MOSFET串聯諧振及頻率自動跟蹤技術獲得精確的軟開關控制逆變過程，設備的輸出頻率高達1.5MHZ，且工作可靠性大大提高。
   此系列設備中，諧振電容串聯在高頻變壓器付邊，所以高頻變壓器上電壓低，大大降低了由于高壓引起的絕緣和打火問題，使設備的工作可靠性大為提高，同時高頻變壓器體積小，重量輕，損耗低。
