SPYD訂制型手持式加熱機系列，加熱頭引線長3～5米長，或者遠程時可增加10—40米，設備功率 3～300KW，頻率為5—300KHZ左右，可用于各種金屬加熱場合，比如：銅管焊接、變壓器接頭焊接、表面熔覆、熱配合等。

    但由于加熱材料磁感應性能相差很大，加熱要求不一，感應圈的形狀和尺寸不同，設備需要做相應的調整來達到好的加熱效果。 SPYD是一款根據不同加熱用途訂制的設備，只適用于訂制的感應圈和產品，最多也能用于接近的感應圈和接近的工件加熱；所以訂購設備時，需要向我們提供相應的詳細信息：

（1）加熱工件的材料和大小；

（2）加熱的用途和加熱溫度，以及加熱時間要求等信息。

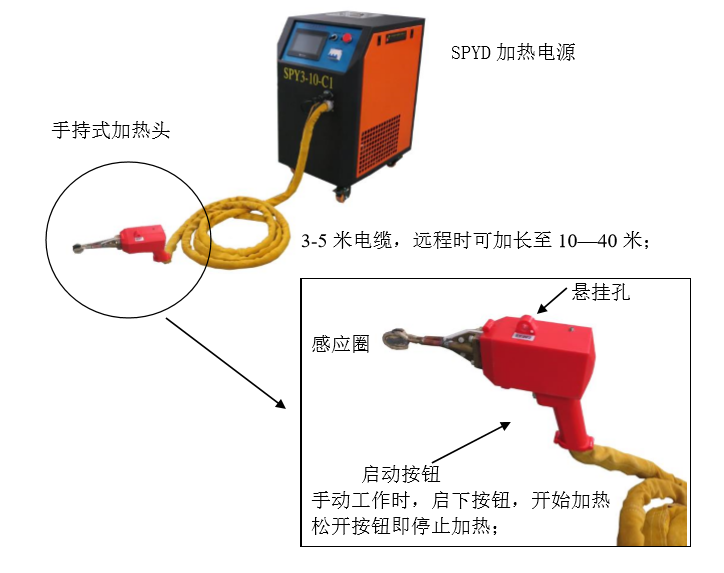

SPYD訂制型手持式加熱機主要組成及主要優缺點



   SPYD訂制型手持式加熱機是目前應用比較廣泛的產品，由于其節能，加熱頭小巧輕便等優點，已廣泛應用于各種加熱領域，尤其適用于多關節機器手和自動化機構為主導的加熱生產線；
主要優點和局限性：
（1） 加熱頭小而輕，如SPYD-10加熱頭只有0.9KG，即適合操作工手持加熱，也很方便由多關節機器手操作加熱。
（2） 加熱頭耐用，不容易損壞，且易于維修； 加熱頭里面只有一個或多個諧振電容，簡單水冷，結構簡單，結實耐用；
（3） 加熱效率高，節能。SPYD手持式加熱機是串并聯諧振結構，只有諧振電容和感應圈上是比較大的感應電流，電纜上的電流小，損耗小，加熱效率高，省電節能。
（4） SPYD手持式加熱機一般為專門用途設計，加熱材料和感應圈的適應范圍不大。訂購時需要了解這一點。

SPYD訂制型手持式加熱機主要應用

SPYD訂制型手持式銅管焊接機主要規格及參數

  SPYD訂制型手持式或遠程加熱機，可訂制功率范圍3—300KW，可訂制頻率范圍為5—300KHZ，訂制設備參考以下規則和分類：
1、 功率3—300KW， 可訂制功率為6KW、10KW、 20KW、30KW、40KW、60KW、80KW、100KW、120KW、160KW、200KW、240KW和300KW；

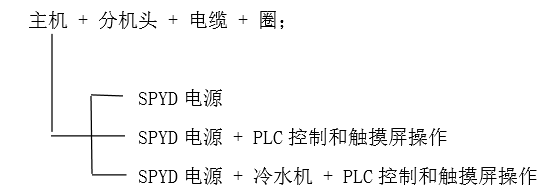

2、 加熱設備基本組成：



  主機主要部分為SPYD電源，但也可以包含冷水機； 控制面板可以是最簡單的操作面板，也可以是PLC控制和觸摸屏操作面板， 我們目前主要提供上述三種主機形式。

3、 規格定義： 以10KW，20KHZ設備為例：
（1） SPYD20K-10   表示頻率為20KHZ左右，功率10KW的手持式加熱機；
操作面板采用雙平標準中高頻面板，操作非常簡單，設備價格低。采購這種設備時，需另外購置冷卻水循環裝置；

（2）  SPYD20K-10-PLC

表示頻率20KHZ左右，功率10KW，面板為觸摸屏操作的設備；

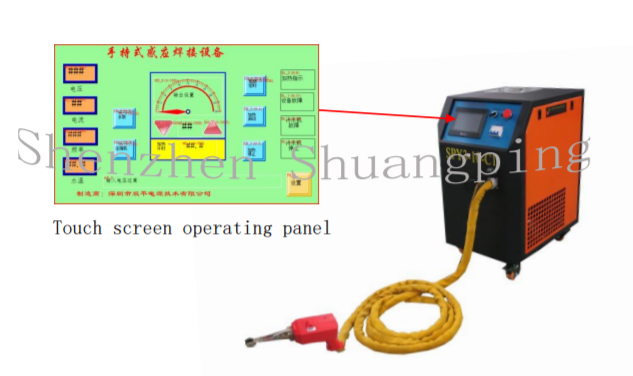

（3）  SPYD20K-10-C2-PLC

  表示頻率20KHZ左右，功率10KW，觸摸屏操作面板，內含2P冷水。如下圖所示，這種設備已包含冷卻水循環裝置，可以接地直接使用；

SPYD訂制型手持式加熱機工作原理及結構特點

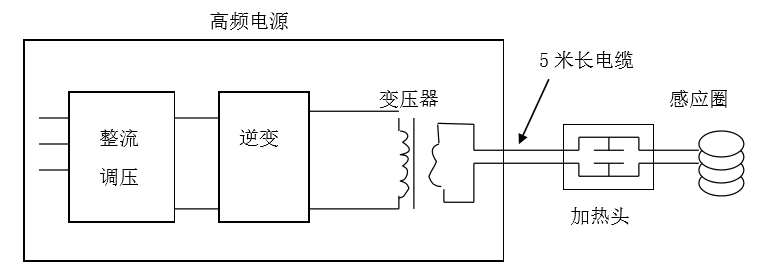

   SPYD系列設備全部采用串并聯諧振電路，諧振后通過高頻變壓器輸出高頻電源到加熱頭，然后再將適合加熱的高頻電源輸出到感應圈；

由于采用了輸出并聯諧振技術，加熱頭內部只有諧振電容，結構小巧，輕便，加熱電纜和加熱頭不易損壞；而且加熱頭中的電容和感應圈直接諧振出大的感應圈電流，而5米長電纜上的電流并不是很大，所以設備的加熱效率大大提高，設備無用能耗大大減小。

目前，市場上其它廠家的手持式加熱產品的工作原理，基本上都是串聯諧振技術，加熱頭里面是變壓器，同我公司第一代SPY技術相類似。 這種結構的特點就是加熱效率低，能耗大，加熱頭容易損壞。 SPYD系列產品，從應用上來講，完全取代了我公司第一代SPY手持式加熱機和其它同類產品，性能優良，可靠性高，維修率低，適用于各種現場加熱的應用。

與氧乙炔加熱相比，SPYD設備的應用有以下優點：

（1）  節能，節省原材料開支，節省成本；

（2）  SPYD設備操作簡單，不需要專業工人和專業培訓；

（3）  SPYD設備工作環境好，環保，安全；

SPYD設備采用了IBGT模塊、MOS管和我公司第三代變流技術，即全軟開關雙調控變流控制技術，在這種技術中，功率和變頻獨立調控，采用IGBT功率器件和軟開關技術及非晶態電感構成高頻斬波電路調節功率，采用MOS管并聯諧振及頻率自動跟蹤技術獲得高速且更為精確的軟開關控制逆變過程。
