在雙平的庫存中，只有中頻電源，而電容和感應圈或加熱爐，都是按照客戶的加熱工件和加熱要求來設計的。

     所以，訂購或咨詢的客戶，需要提供以下信息：

（1）加熱工件的材料和大小；

（2）加熱的用途和加熱溫度，以及加熱時間要求； 是透熱還是表面加熱？ 如果是表面加熱，那加熱的深度是多少？ 等等

（3）感應圈的方式和尺寸有無限制？ 比如是從內部加熱還是外部加熱？ 感應圈封閉還是開口式的？  感應圈周圍100MM內，有無易感應的金屬材料？等等。

（4） 頻率有無特定要求？

（5） 加熱的氣氛： 大氣中還是真空爐內？ 有無保護氣體？

（6） 其它同設備方案有關的細節？

如下圖和照片：中頻電源和電容箱是中頻加熱爐中的最基本組成單元。

這種設備結構最為常用，如中頻鍛造爐、中頻熔煉爐等都采用這種結構，設備簡單，損耗低，工作效率高，且制造成本低。

對比帶變壓器的中頻設備，以上中頻加熱爐的感應圈比較長，通常要用3米—10米長的銅管繞制。由于中頻電源直接輸出，所以感應圈上電壓最高為550V，且不與主電隔離，所以感應圈必須良好絕緣，不能直接暴露在外；

一般情況下，中頻電源是標準產品，頻率范圍1—20KHZ自動跟隨；我們需要按客戶的加熱工件和加熱要求，設計電容箱和感應圈，達到最佳的加熱效果和最好的加熱效率。

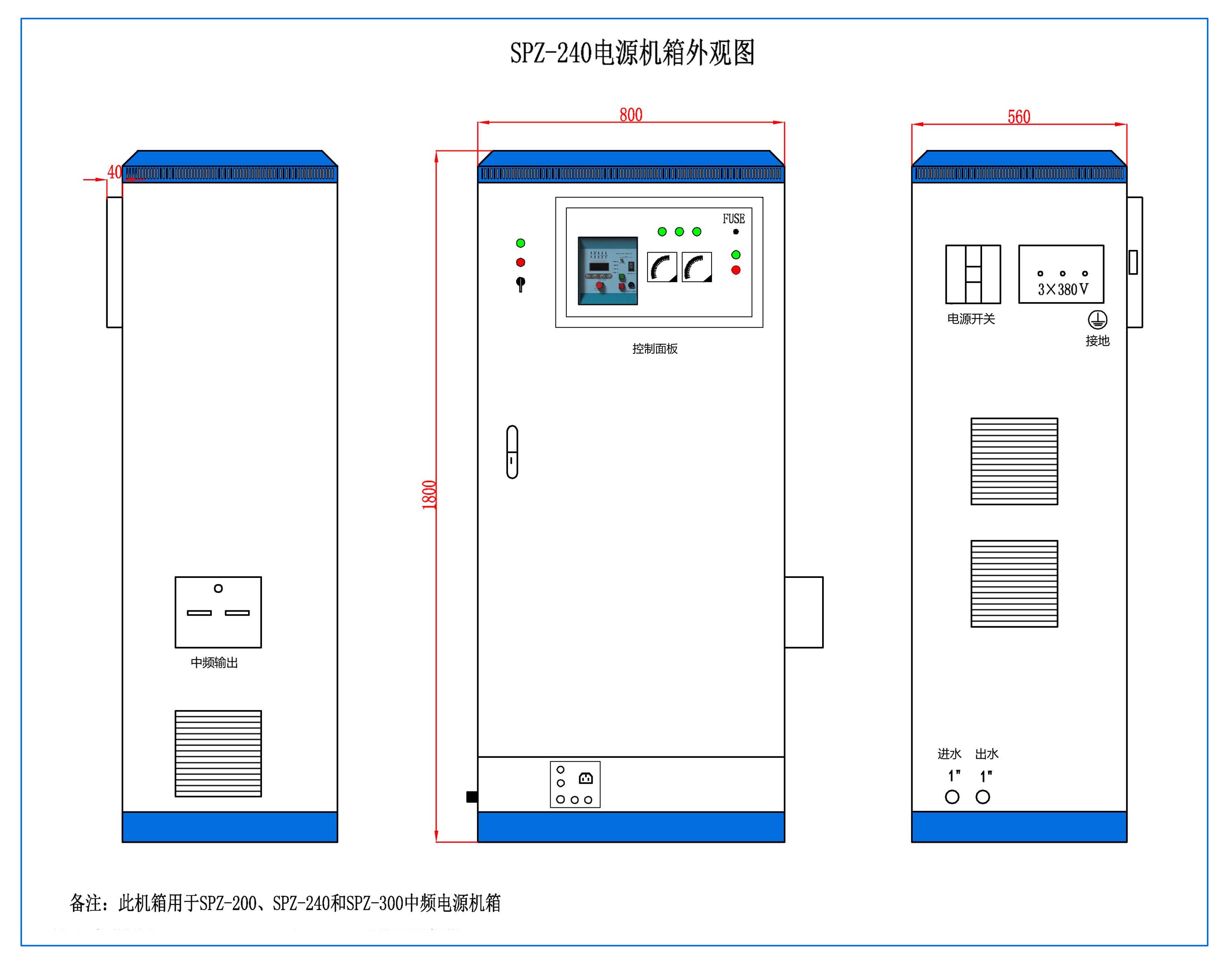

     雙平可提供15—300KW的中頻電源，可訂制400—1000KW的中頻電源；常規庫存電源的規格和參數如下表：

1、雙平中頻電源的工作原理和主要特點：

（1）     SPZ系列中頻電源，結構上采用并聯諧振，負載匹配簡單，設備效率高且利用率高。可以直接取代常規的可控硅中頻電源；

（2）     SPZ系列中頻電源，控制上采用我公司第四代逆變控制技術（即并聯諧振基礎上的雙調控變流控制技術），在這種技術中，功率和變頻獨立調控，采用IGBT開關器件和非晶態電感構成高頻斬波電路調節功率，采用IGBT并聯諧振及頻率自動跟蹤技術獲得精確的軟開關控制逆變過程，使設備在大功率下的工作可靠性大大提高，使得設備在大功率領域得到了發展，100%設備暫載率得以實現。

（3）     頻率范圍大，從200HZ—20KHZ，可根據具體加熱工件的大小或透熱的深度要求進行匹配，適應范圍大。

（4）     采用我公司第四代逆變控制技術，全軟開關精密控制，設備工作可靠性高，維修率低。

2、主要應用

中頻電源多用于需要透熱的加熱場合，如：

（1）標準件加熱鍛壓

（2）各種金屬材料熔煉

（3）電機轉子加熱配合

（4）鋼管端頭加熱擴管

（5）模具透熱

（6）軸類中頻淬火

（7）焊縫預熱或焊后回火等

常規情況下，雙平提供的中頻電源、電容箱和加熱爐如下圖所示。中頻電源和電容箱之間采用同軸電纜連接，電容箱與感應圈間采用水冷電纜連接。

根據客戶要求，也可訂制結構或操作面板不同的中頻加熱爐：

1、中頻電源+小電容箱

用小電容的中頻，規格為：SPZ-XX-Ⅱ，如SPZ-35-Ⅱ等；

      常規中頻設備中，我們主要采用油浸電容。特殊情況下，也可采用薄膜電容。薄膜電容的體積和重量會大大減小，由此帶來一系列的優點。

使用薄膜電容后，由于體積極小，可以將電容與感應圈直接固定在一起，而不用水冷電纜連接，這樣可大大減少無用能耗，提高設備的加熱效率。 如下圖所示。 在很好應用中，即使不能完全不用水冷電纜，但也可以將水冷電纜的長度減短，也是有利于節能的。



對比來看，常規設備的連接是這樣的：



 因為電容箱比較大，所以通常都是用水冷電纜來連接感應圈的，水冷電纜的長度一般在1—2米，有的甚至更長。 水冷電纜流過的電流與感應圈上的電流是一樣的，通常都有1000—5000A，設備越大，感應圈上電流也越大。由此可以設想水冷電纜上的損耗有多大。 使用小電容就解決了這個問題，可以使加熱效率大大提高，從而節能，降低成本。

2、中頻電源和電容一體機

如下圖：一體機的主要優點就是節省空間，安裝簡便，也可避免因主分機連線連接不良而引起的故障。

3、訂制不同的控制和操作面板

 （1）普通中頻電源面板：

如下圖，中頻加熱多數是長時間或連續的加熱過程，所以常規中頻多數采用普通的中頻面板，如下圖。這種面板操作簡單，只有啟動、停止按鈕和功率調節旋鈕，進行簡單操作。

（2） 帶計時的中頻面板： 如下圖所示。 除了啟動、停止外，這種面板增加了兩段計時功能， 兩段加熱的功率和時間都分別可調。

      在訂購設備時，在設備型號中，增加“A”，即表示設備是用這種操作面板，帶計時功能。 如SPZ-45AB設備即是帶計時功能的。

（3） 電流-電壓-功率-頻率全顯示中頻面板：

             如下圖所示。 雙平標準中頻設備中的面板，只有一個顯示表，平時顯示電壓或功率值，要借助于顯示選擇按鈕來讀頻率和電流的數值。

      下面這兩款面板可訂購，可同時顯示四個參數。 左邊的面板還兼帶加熱計時功能。

（4）觸摸屏操作面板：

如下圖所示，所有設備都可訂制。采用PLC控制和觸摸屏操作面板，具有多個操作界面，可預置和存儲工藝數據。

4、訂制各種輸入電壓的設備

    我公司標準設備為三相380V輸入電壓，適用于50或60HZ； 可訂制三相400V、三相415V、三相440V、三相460V和三相480V的中頻電源。 也可訂制三相220V的中頻電源；
